Decoder 610761 Funktions Erweiterung – Am Beispiel ER20-002 ALEX
Loks, u.a. aus der Hobby Serie von Märklin, haben eine einfachen Decoder verbaut, der von Werk aus nur das Spitzensignal digital schaltet. Weitere Funktionen sind nicht vorgesehen.
Es besteht aber die Möglichkeit F1 und F3 zu beschalten. F1 ist unverstärkt, und F3 ist verstärkt vorhanden. F3 könnte also mit einer Funktion, z.B. Maschinenraum Beleuchtung sofort verwirklicht werden. Die Funktion F1 muss zuerst verstärkt werden.
Zudem kann eine Anti Alzheimer Schaltung nach dem verstorbenen Reinhard Bobzin installiert werden. Die Anti Alzheimer Schaltung ist kein Pufferspeicher, sondern unterdrückt die „Anfahrroutine“ bei einem kurzen Stromaussetzer.

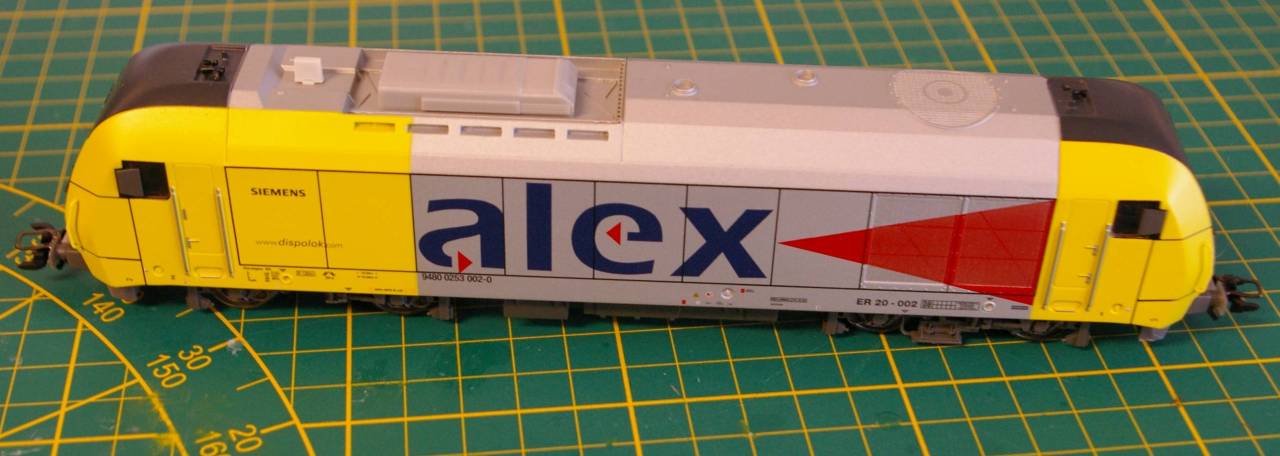

Als Beispiel habe ich meine ER20-002 Diesellok des ALEX (Allgäu Express) umgebaut.
- Folgendes möchte ich einbauen:
- Führerstands Beleuchtung – Fahrtrichtungsabhängig
- Zugbeleuchtung schaltbar über die Märklin Stromführende Kupplung
- Alzheimer Schaltung
- Und wenn schon dann richtig: Führerstande bemalen und Zugführer einsetzen.
Führerstände ausbauen.
Das Gehäuse aufschrauben, (eine zentrale Schraube mittig unten)

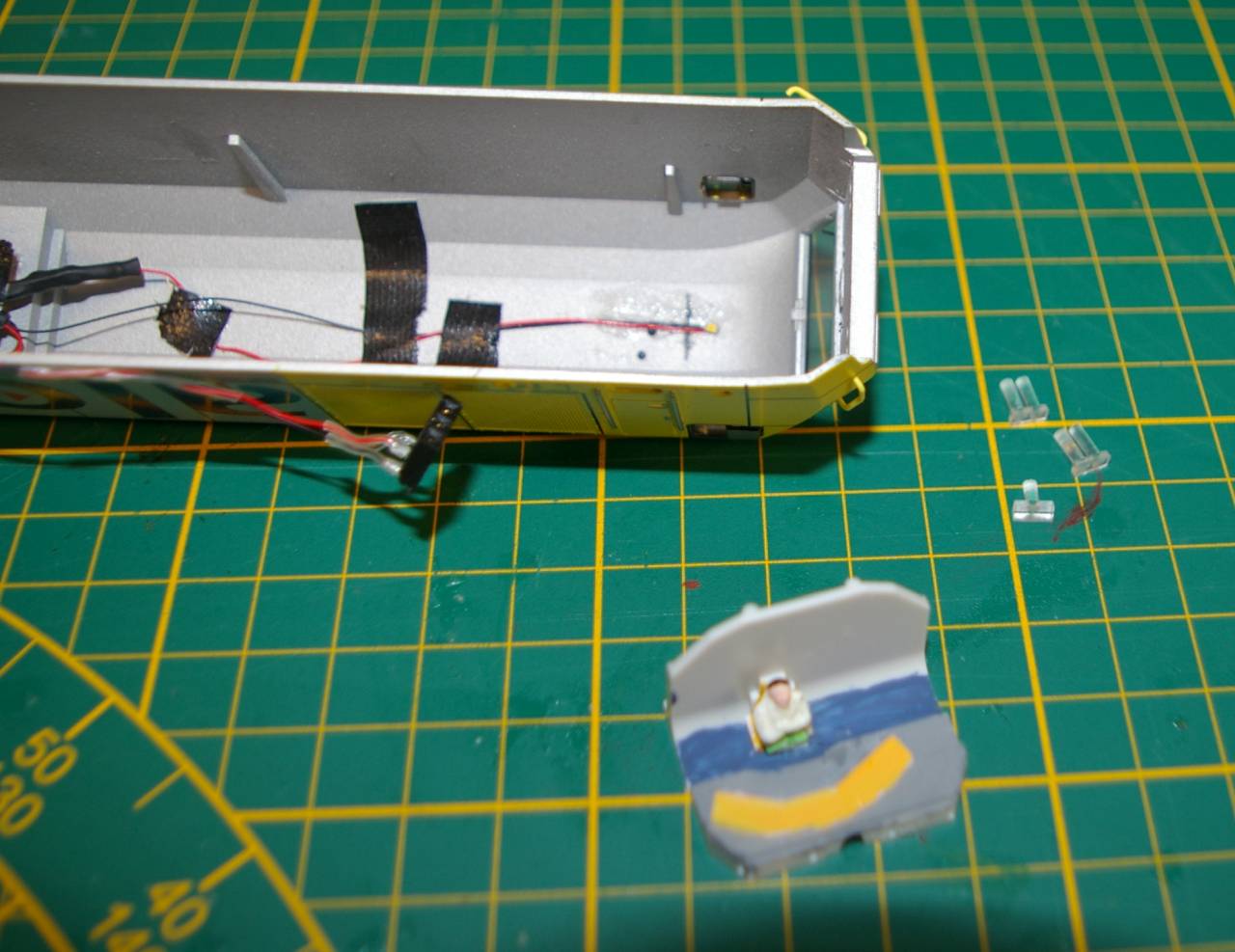

Vorsichtig auf jeder Seite die Glaskörper der Spitzenbeleuchtung von innen nach außen rausdrücken und die Führerstände nach unten herausschieben.

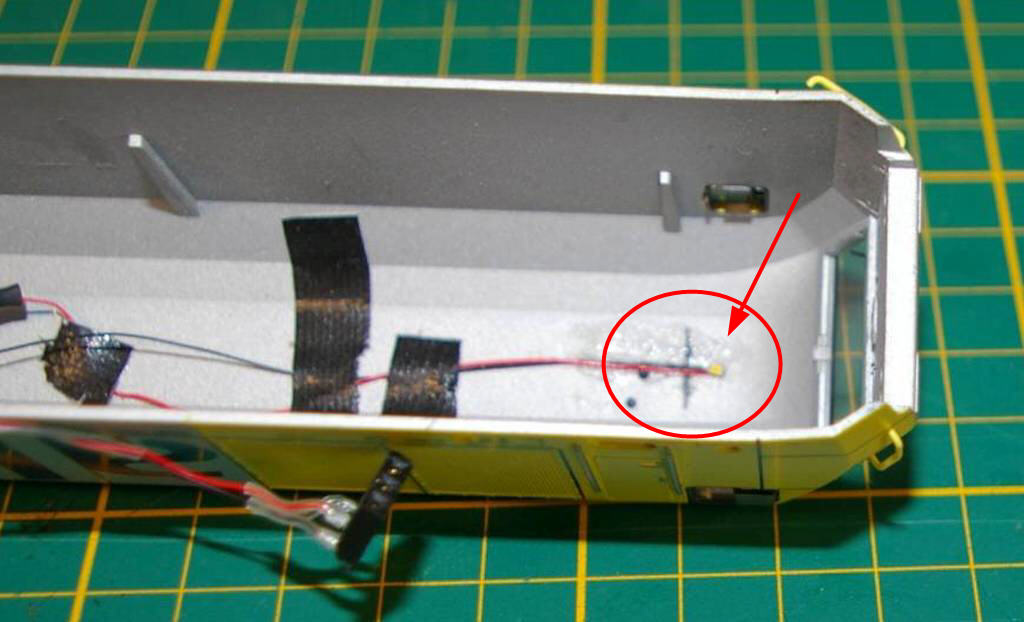

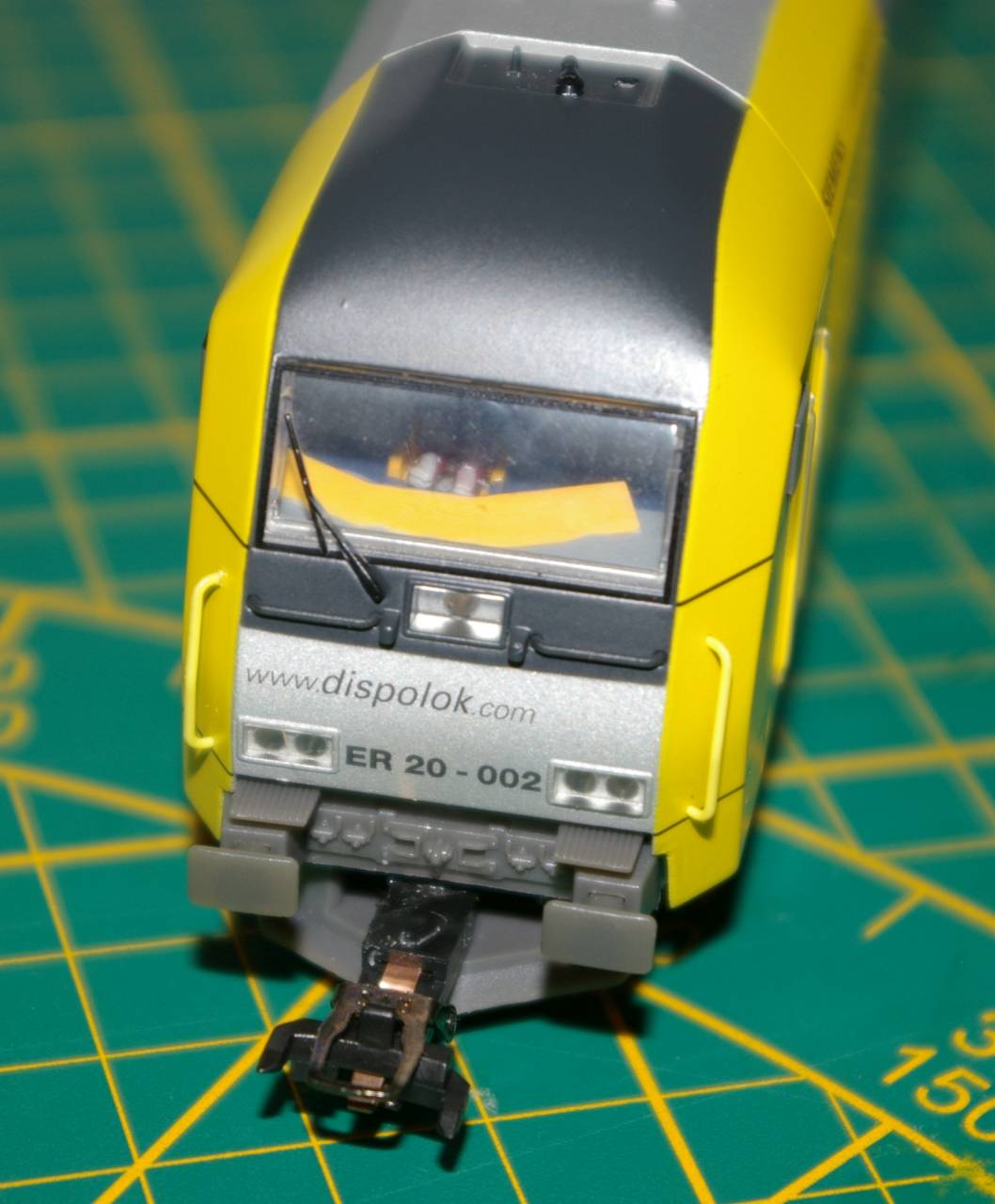

Nachdem die Führerstände (natürlich nur wer möchte) bemalt und die Zugführer eingesetzt sind werden vor dem Einbau noch die SMD LED’s an die Decke geklebt. Ich verwende für meine Führerstandsbeleuchtung SMD LED’s 0603 Warmton. Der Vorwiederstand richtet sich danach, wie hell man die Beleuchtung haben möchte. Ich verwende hierfür 2,8 kOhm.
Ich löte den Vorwiderstand in die gemeinsame U+ Leitung ein (orange) und versehe die 3 Adern mit einem Mikro Stecker (MINI Steckverbinder RM 2,54 mm), die ich dann auf die „Eigenbau“ Platine aufstecke. Somit kann das Gehäuse immer problemlos von Chassis getrennt werden.
Vorbereitung für die „Eigenbau“ Platine

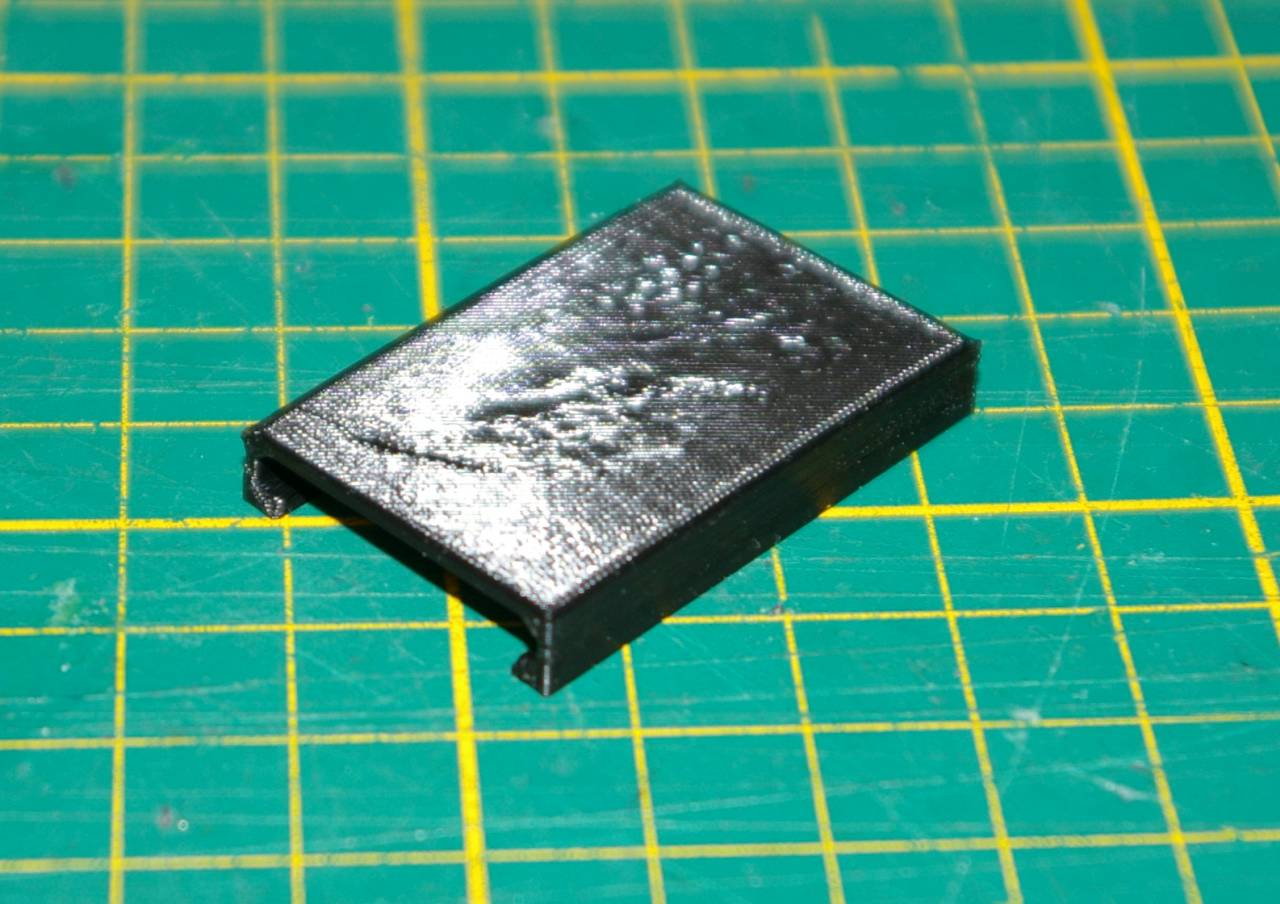

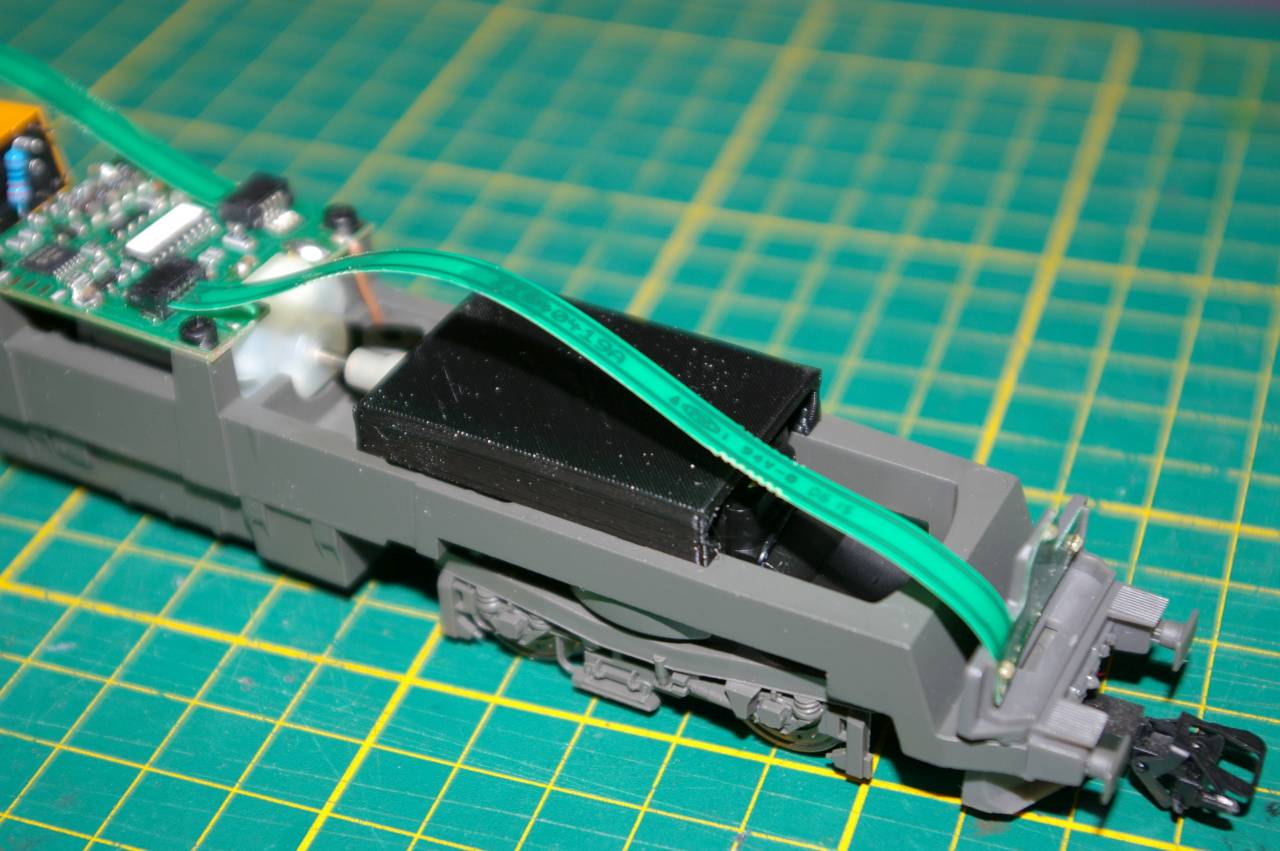

Da eigentlich nirgendwo so einfach die Möglichkeit besteht eine zusätzliche Platine zu installieren, habe ich mir einen „Platinenhalter“ mit dem 3D Drucker angefertigt. Die dazugehörige STL Datei findet ihr im Anhang. Alternativ kann man sich so eine „Brücke auch aus Karton basteln.

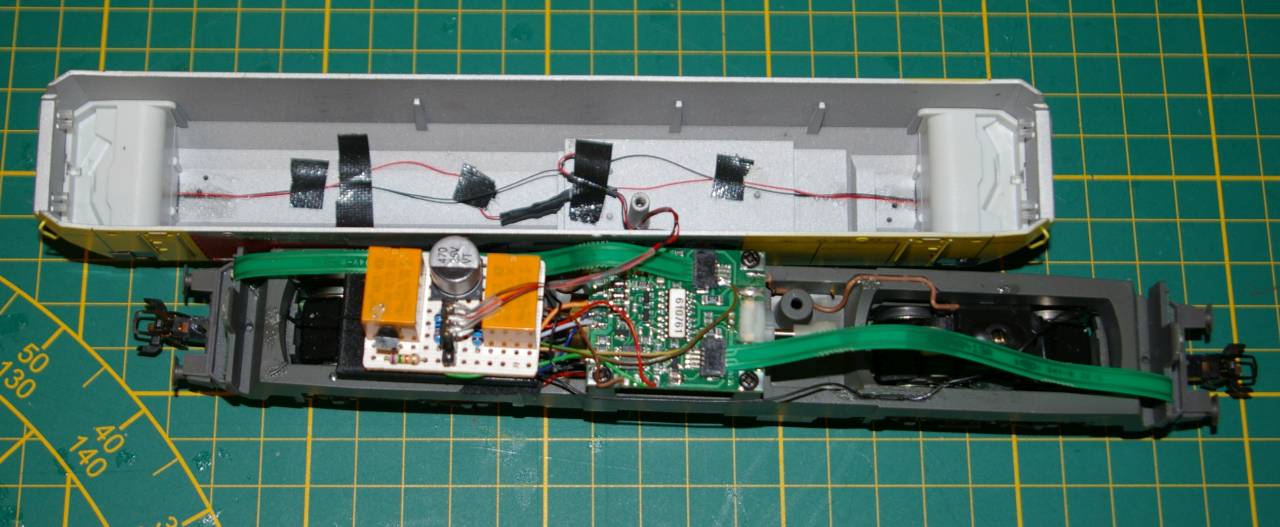

Platine erstellen und einbauen

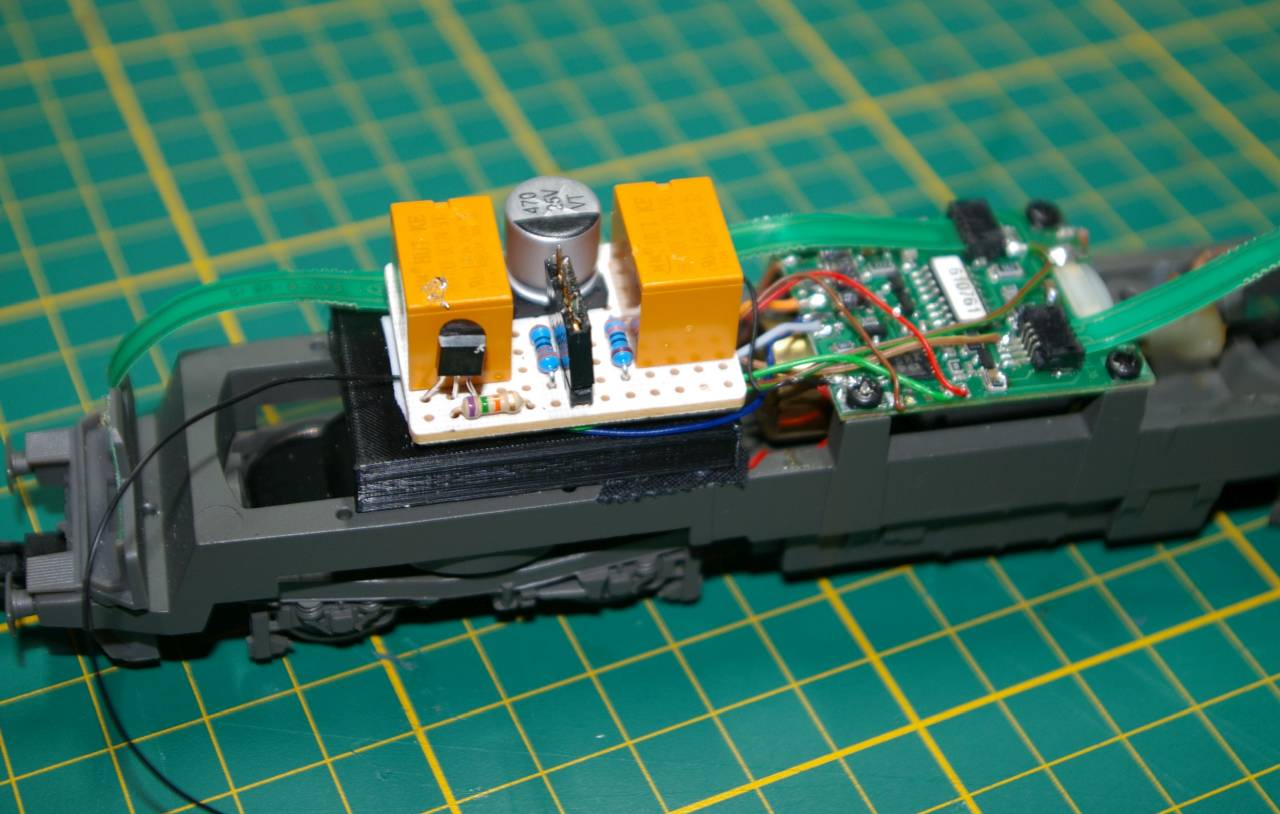

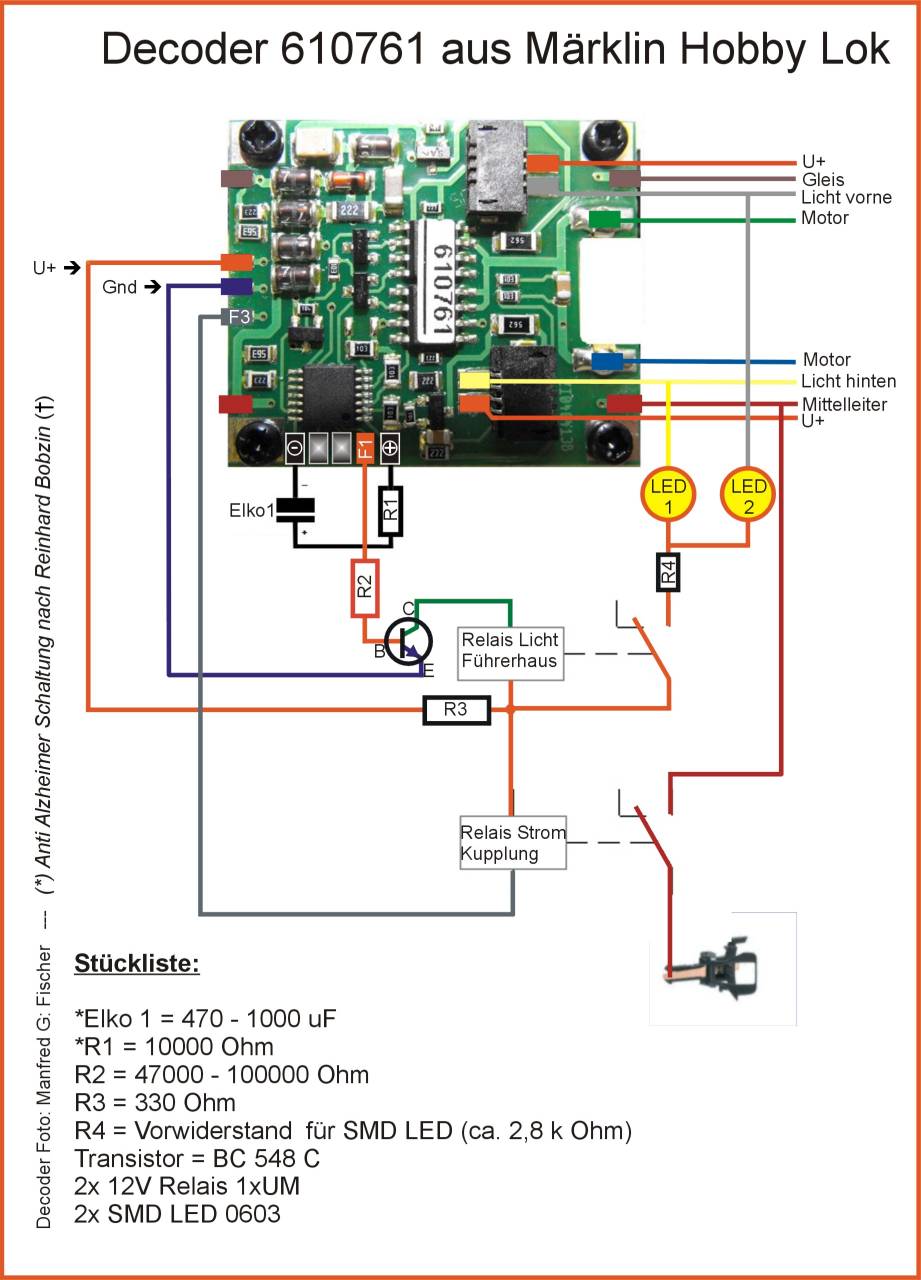

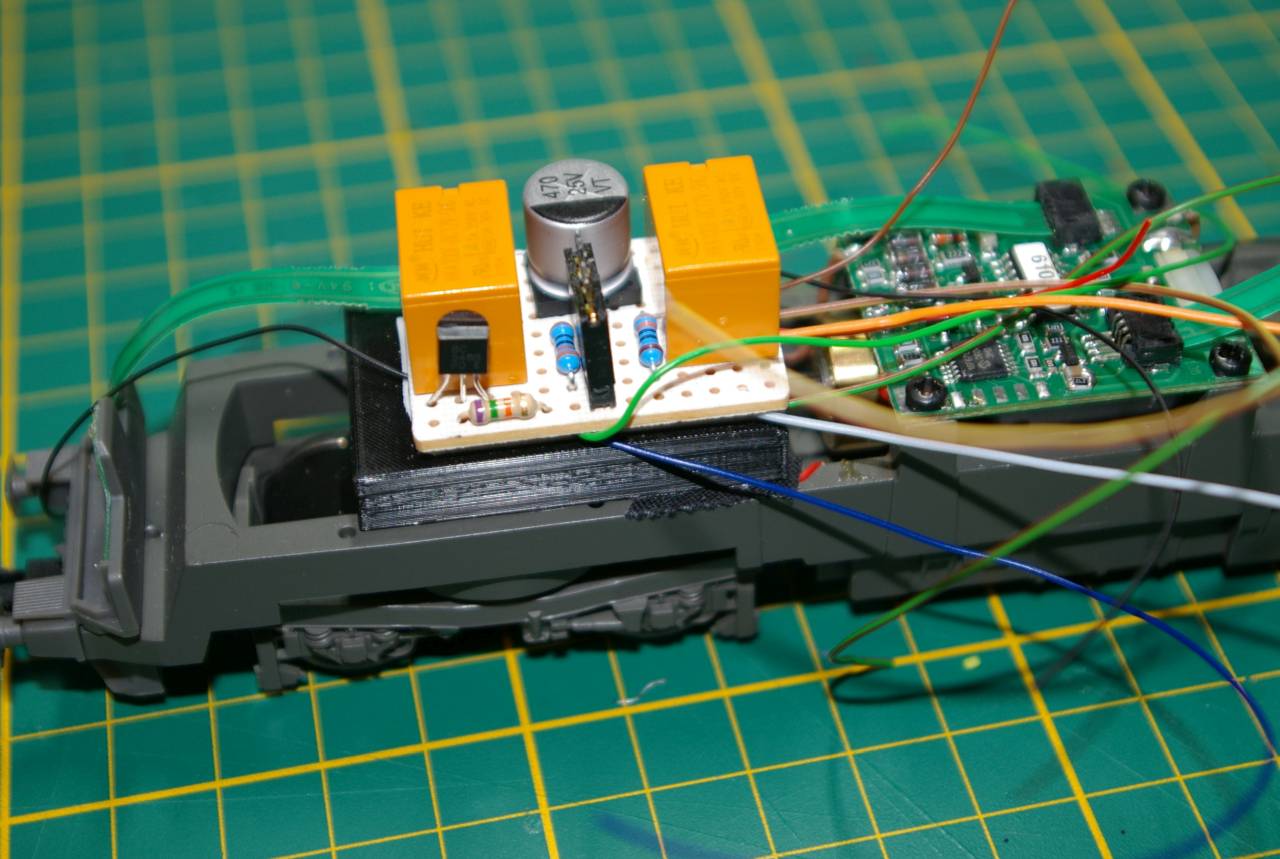

Die Platine ist eine handelsübliche Lochplatine (Größe 9x13 Löcher). Darauf werden die Komponenten nach dem Schaltplan aufgelötet und verdrahtet.

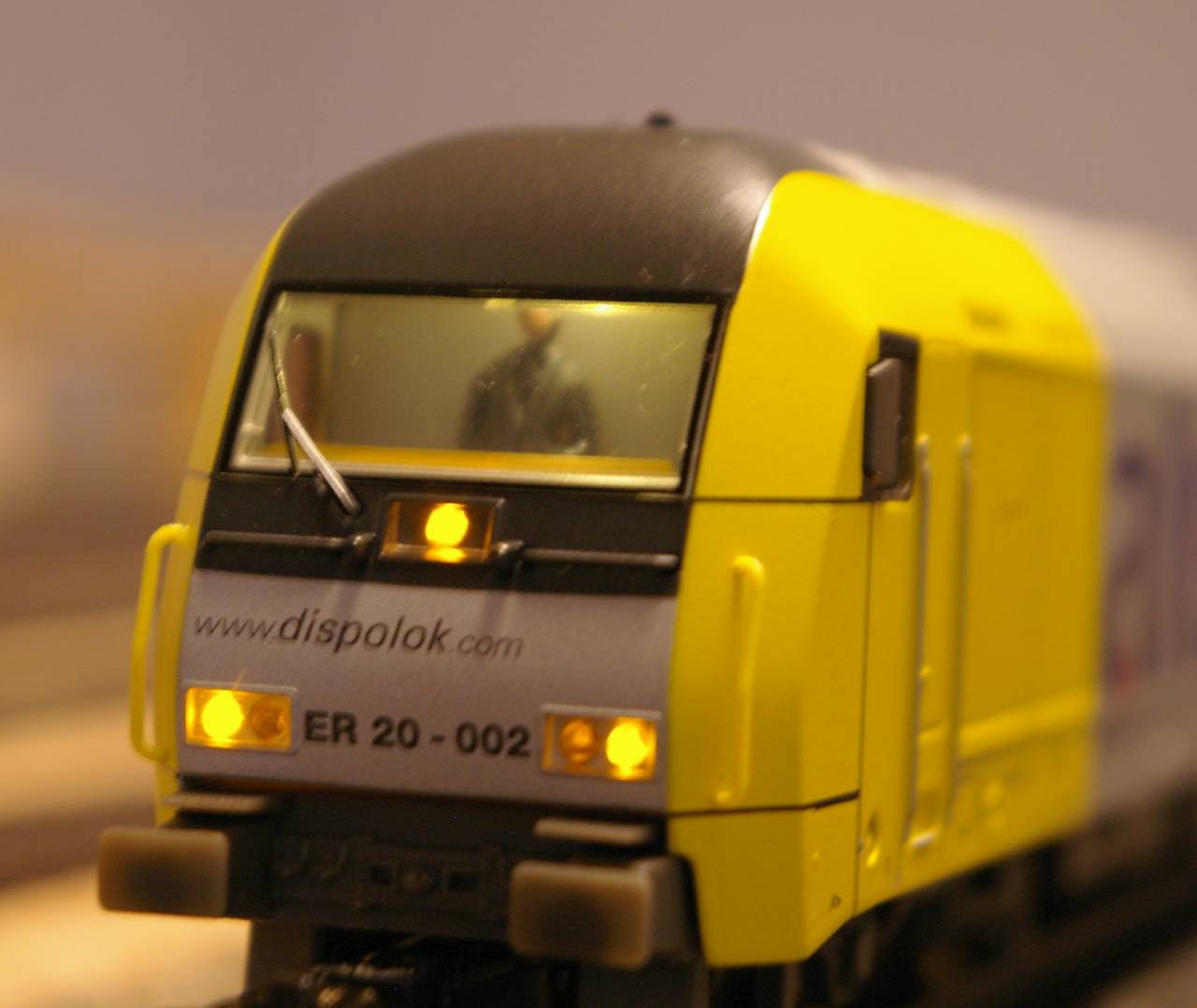

Mit der Funktion F1, die über den Transistor BC 548 C verstärkt wird, schalte ich ein Relais, das U+ für die Führerstandbeleuchtung ein- und ausschaltet. Die wiederrum geschaltete Minus Leitung hole ich mir von der Stirnbeleuchtung vorn und hinten. Ist die Stirnbeleuchtung eingeschaltet, kann ich die Führerstands Beleuchtung mit F1 dazuschalten. Da ich die Minusleitung von der Stirnbeleuchtung abgreife, leuchtet immer nur die Führerstands Beleuchtung in Fahrtrichtung.
Mit der Funktion F3, die schon verstärkt ist, schalte ich das zweite Relais, das mir den Strom des Mittelleiters auf die Stromführenden Kupplungen schaltet, um damit die Waggon Beleuchtung ein und auszuschalten.
Die Anti Alzheimerschaltung nach Reinhard Bobzin
Mir einem Elko, um Platz zu sparen, habe ich einen SMD Elko 470uF, verwendet. In Reihe befindet sich ein 10kOhm Widerstand. Diese Schaltung verhindert, dass sich nach einem kurzen Stromaussetzer die Anfahrroutine einschaltet.
Ich hoffe ich konnte Euch die zusätzlichen Funktionen des 610761 Decoder soweit erklären. Und zum Schluss wie immer der Disclaimer: Ich übernehme keine Garantie auf irgendetwas was Ihr an Eurer Lok macht. Aber sorgfältig gearbeitet, müsste alles wie beschrieben funktionieren.
